Антидронова металева сітка двошарова
Ми виготовляємо сітку, тому повністю відповідаємо за якість. До кожної партії додаються офіційні паспорти, сертифікати на оцинкування та акти жорстких заводських випробувань на розрив за європейськими стандартами EN. Для великих промислових підприємств, держустанов та тендерних закупівель ми робимо індивідуальний прорахунок кошторису та пропонуємо оптові ціни від заводу.
Ціна актуальна на
Ціна: 1640 грн/м2
Є питання? Чи не можете знайти те, що шукали?
Давайте ми передзвонимо Вам!
Технічні характеристики антидронової металевої сітки
Антидронова металева сітка може складатися з двох захисних шарів: сталевої сітки подвійного кручення з шестигранною коміркою та сталевої кільцевої сітки 6 в 1. Таке поєднання застосовується для створення посиленого захисного полотна, яке підходить для промислових об’єктів, навісів, периметрів, складських зон та інших технічних майданчиків.
Таблиця 1. Сталева сітка подвійного кручення з шестигранною коміркою
| Параметр | Значення | Що означає для вибору |
|---|---|---|
| Матеріал | Низьковуглецева сталь | Основа захисного полотна з хорошою гнучкістю та стійкістю до навантажень. |
| Характеристика комірки | ||
| Ширина комірки “b”, мм | 60 +16% / -4% | Формує щільність гексагонального полотна та впливає на загальну структуру сітки. |
| Висота комірки, мм | 80 +16% / -4% | Розмір комірки 60 × 80 мм підходить для щільного захисного шару. |
| Характеристика дроту | ||
| Діаметр дроту комірки, мм | 2,7 ± 0,07 | Діаметр впливає на міцність, вагу та стійкість металевої сітки. |
| Покриття дроту комірки, г/м² не менше | Zn 260 | Цинкове покриття підвищує стійкість до вологи та корозії. |
| Мінімальне навантаження на розрив дроту, Н/мм² | 350–500 | Показує діапазон міцності дроту при розтягуванні. |
| Діаметр дроту для крайки, мм | 3,0 ± 0,07 | Посилена крайка допомагає зберегти форму полотна під час монтажу. |
| Покриття дроту крайки, г/м² не менше | Zn 260 | Крайковий дріт також захищений цинковим покриттям. |
| Характеристики рулону | ||
| Стандарт | EN 10223-3 | Стандарт для дротяної сітки подвійного кручення. |
| Вага сітки м² нетто, кг | 1,85 ± 5% | Допомагає розрахувати навантаження на каркас, опори та кріплення. |
| Розмір рулону, м | 3 × 10 | Один рулон закриває до 30 м² площі без урахування нахлестів і запасу. |
| Вага рулону нетто, кг | 55,5 ± 5% | Важливий параметр для доставки, розвантаження та монтажу на об’єкті. |
| Пакування / упаковка | У рулонах навалом | Постачання зручне для великих площ, складування та розкладки полотна. |
Таблиця 2. Сталева кільцева сітка 6 в 1
| Параметр | Значення | Що означає для вибору |
|---|---|---|
| Матеріал | Сталь 70 | Міцна сталь для посиленого кільцевого шару антидронової сітки. |
| Тип сталевої кільцевої сітки | Тип із 6 суміжних кілець — 6 в 1 | Кільця з’єднуються в посилену структуру, яка підвищує міцність полотна. |
| Зовнішній діаметр кільця, мм | 300 | Велике кільце формує другий захисний шар і розподіляє навантаження по полотну. |
| Кількість жил дроту, шт | 7 | Багатожильна структура підвищує міцність кільцевого елемента. |
| Діаметр дроту, не менше мм | 3 | Товщина дроту впливає на жорсткість, вагу та розривне навантаження сітки. |
| Покриття дроту, г/м² не менше | Zn 260 | Оцинковане покриття захищає метал під час зовнішньої експлуатації. |
| Мінімальне навантаження на розрив дроту, Н/мм² | 1570 | Показує високу міцність дроту другого шару. |
| Тип з’єднання жил | 1 скоба на кільце | Фіксація жил забезпечує стабільну форму кільцевої сітки. |
| Мінімальне навантаження на розрив сітки, кН/м | 215 | Один із ключових показників міцності кільцевої металевої сітки. |
| Вага сітки м² нетто, кг | 6,25 ± 5% | Велика вага вказує на посилену металеву конструкцію. |
| Стандарт цинкового дроту | EN 10264-2 | Стандарт для оцинкованого дроту, який використовується в кільцевій сітці. |
| Розмір рулону, м | 3 × 5 | Один рулон закриває до 15 м² площі без урахування нахлестів і запасу. |
| Вага рулону нетто, кг | 93,75 ± 5% | Потрібно враховувати при доставці, розвантаженні та підборі техніки для монтажу. |
| Пакування / упаковка | Навалом | Формат постачання підходить для технічних і промислових об’єктів. |
Чому звичайна сітка Рабиця не захищає від FPV, а кільцева сталева сітка зупиняє удар?
При проектуванні захисту об’єктів від безпілотних літальних апаратів ключовою помилкою є використання стандартних цивільних будівельних матеріалів, таких як сітка Рабиця, зварна сітка для огорож або легкі просічно-витяжні листи. В умовах реального застосування за категорією YMYL (безпека об’єктів та життя) такі рішення виявляються неефективними і створюють лише помилкову видимість захищеності.
Для перехоплення сучасних засобів ураження необхідна спеціалізована інженерна конструкція.
2.1. Межа міцності на розрив: Порівняння навантажень (215 кН/м проти звичайного прокату)
Сучасний FPV-дрон або ударний БПЛА-камікадзе має масу від 3 до 5 кг і розвиває швидкість на підльоті понад 100–120 км/год. У момент зіткнення конструкція зазнає колосального точкового кінетичного удару.
- Чому вразлива сітка Рабиця: Звичайна плетена або легка сітка зварна виготовляється з м’якого низьковуглецевого дроту (зазвичай діаметром 1.8–2.5 мм) без жорсткої фіксації вузлів. При динамічному ударі нитки дроту просто розтягуються, деформуються або рвуться в місцях з’єднань, пропускаючи дрон до об’єкта, що захищається.
- Як працює сталева кільцева сітка (тип 6 в 1): Дана конструкція спроектована за принципом важких протилавинних та протиобвальних бар’єрів. Кільцева структура виконана з канатів високовуглецевої Сталі 70. Кожен канат світ з 7 окремих технологічних жил загальною товщиною не менше 3 мм. Завдяки системі взаємного зачеплення суміжних кілець (6 в 1) зі сталевими скобами точкове навантаження миттєво розподіляється по всьому захисному полотну. Мінімальне утримуюче зусилля на розрив для цієї сітки становить рекордні 215 кН/м, що дозволяє повністю погасити кінетичну енергію БПЛА, що летить без руйнування екрану.
2.2. Ефект «екрана-уловлювача» для кумулятивних charges та дронів-камікадзе
Основна мета антидронового екрану — не просто зупинити фізичне тіло дрону, а й запобігти руйнівній дії його бойової частини. Більшість ударних FPV-дронів комплектуються кумулятивними зарядами, які активуються під час спрацьовування головного підривника або замикання контактних елементів («усів»).
- Дистанційне детонування (вибух на відносі): Жорстке сталеве полотно кільцевої сітки змушує підривник спрацювати на значній відстані від основного об’єкта захисту (наприклад, корпусу трансформатора, генератора або броні автомобіля). Кумулятивний струмінь під час вибуху в повітрі розсіюється і втрачає свою пробивну здатність, не завдаючи критичної шкоди цільовому обладнанню.
- Запобігання прослизу підривника: Якщо крок кілець сталевої сітки становить 300 мм, то дрон, що летить, може частково проникнути всередину контуру до моменту вибуху. Саме для цього комплекс посилюється другим шаром — сіткою подвійного кручення з шестигранним вічком 60х80 мм. Вона виконує роль щільного сита, що уловлює, яке гарантовано перехоплює носову частину БПЛА, ініціюючи детонацію на безпечному видаленні або фізично руйнуючи геометрію контактної групи дрону без підриву бойової частини.
Використання зв’язки з важкої кільцевої броні та еластичної підкладки подвійного кручення забезпечує максимальний коефіцієнт інженерного захисту, недоступний жодному типу стандартного металопрокату.
Додатковий захисний шар: Сталева сітка подвійного кручення з шестигранною коміркою
Для забезпечення абсолютного захисту від БПЛА одного важкого контуру недостатньо. Малогабаритні FPV-дрони або уламки снарядів, що детонували, можуть проникати крізь великі осередки несучих бар’єрів. Саме тому у складі професійного антидронового комплексу застосовується обов’язковий другий шар — сталева сітка подвійного кручення з шестигранним осередком (відома в інженерній практиці як сітка для габіонних конструкцій за стандартом EN 10223-3).
Її головне завдання — створити щільне, еластичне та нерозривне полотно-уловлювач безпосередньо під несучою кільцевою сіткою.
4.1. Параметри шестигранного вічка (60х80 мм) та захист від кумулятивних струменів та дрібних осколків
Розмір комірки (вічка) спроектований таким чином, щоб гарантовано перехоплювати носову частину та пропелери безпілотників стандартних габаритів (7-10 дюймів), які найчастіше використовуються як FPV-камікадзе.
- Фізичний перехоплення носової частини: При розмірі комірки $60\times80\text{ мм}$ корпус дрона не може безперешкодно пролетіти крізь захисний екран. Сітка деформує корпус БПЛА, руйнує геометрію плат управління та змінює контактні «вуса» підривника, що у ряді випадків дозволяє знешкодити кумулятивний заряд без його підриву.
- Розсіювання кумулятивного ефекту: Якщо детонація все ж таки відбувається, щільна структура шестигранних осередків виступає в ролі протиосколкового екрану, затримуючи первинні вражаючі елементи (вражаючі кульки, уламки корпусу БПЛА) і знижуючи залишкову енергію вибухової хвилі.
4.2. Безпека під час розриву: чому сітка подвійного кручення не розпускається при прямому попаданні
На відміну від стандартної сітки Рабиці, де розрив одного дроту призводить до поступового розпускання всього рулону під власною вагою, сітка подвійного кручення має властивість локалізації пошкоджень.
- Вузол подвійного кручення: Скрутка двох паралельних дротів виконується методом взаємного перевитку (мінімум 2 повних обертів). Це створює жорсткий вузол фіксованої форми.
- Локалізація пробивання: При попаданні осколка або прямому вибуху дрона деструкції піддаються тільки ті осередки, на які припав безпосередній удар. Розрив локалізується в одній точці. Завдяки специфіці плетіння за стандартом EN 10223-3, сусідні осередки зберігають свій натяг і цілісність, а захисний навіс не втрачає загальної геометрії і продовжує виконувати оборонну функцію на інших ділянках.
Що дає щільність покриття Zn 260 гр/м² на відкритому повітрі
Головним параметром, що визначає термін служби сталевої сітки, є метод та щільність нанесення захисного шару цинку. У більшості цивільних сіток використовується електрогальванічне цинкування із щільністю покриття всього 10\30 гр/м. Таке покриття руйнується вже через 1-2 роки, після чого метал починає активно іржавіти, втрачаючи до 30% своєї міцності на розрив щорічно.
У виробництві наших антидронових комплексів застосовується технологія гарячого глибокого цинкування, яка гарантує екстремально високу щільність захисного шару:
- Бар’єрний захист екстра-класу: Щільність цинкового шару становить не менше 260 гр/м² як для кільцевої канатної сітки, так і для сітки подвійного кручення. Це створює товстий, монолітний фізичний бар’єр, що повністю ізолює сталеве ядро від кисню та вологи.
- Електрохімічний захист: У разі механічного пошкодження сітки (наприклад, при монтажі або падінні уламків), цинк вступає в хімічну реакцію і «затягує» пошкоджена ділянка, жертвуючи власними іонами для запобігання утворенню підшарової іржі на сталі 70.
- Термін служби в польових умовах: Відповідно до кліматичних карт корозійної активності, покриття щільністю 260 гр/м² в умовах помірного клімату (навіть за підвищеної промислової загазованості) втрачає від 1 до 2 мкм цинку на рік. Це забезпечує більше 20-25 років експлуатації конструкції без втрати несучої здатності та зниження критичного розривного навантаження 215 кН/м.
5.2. Відповідність міжнародним стандартам міцності дроту
Заводський контроль якості виключає використання крихкої або неоднорідної сировини, що підтверджується суворою сертифікацією:
- Стандарт EN 10264-2 (Сталеві канати та дріт): Регламентує пластичність і опір втоми високовуглецевого дроту Сталі 70. Кільця каната 6 в 1 зберігають гнучкість, не стають крихкими на морозі до -40 навантаження на великих прольотах). Мінімальний опір дроту на розрив утримується на рівні 1570 Н/мм.
- Стандарт EN 10223-3 (Сталева дротяна сітка для інженерних споруд): Гарантує, що низьковуглецевий дріт підкладки подвійного кручення має ідеальний баланс міцності 350\500 Н/мм² та еластичності. Під час плетіння вузла подвійного кручення цинковий шар не відшаровується і не тріскається, зберігаючи цілісність антикорозійної броні по всій довжині рулону.
Завдяки надщільному цинкуванню Zn 260 комплекс не вимагає регулярного фарбування, технічного обслуговування або заміни елементів протягом усього періоду чергування, знижуючи експлуатаційні витрати обслуговуючих організацій до нуля.
Сфери застосування важкого антидронового захисту
Конструкція із високоміцної кільцевої сітки та підкладки подвійного кручення застосовується для захисту трьох ключових типів об’єктів:

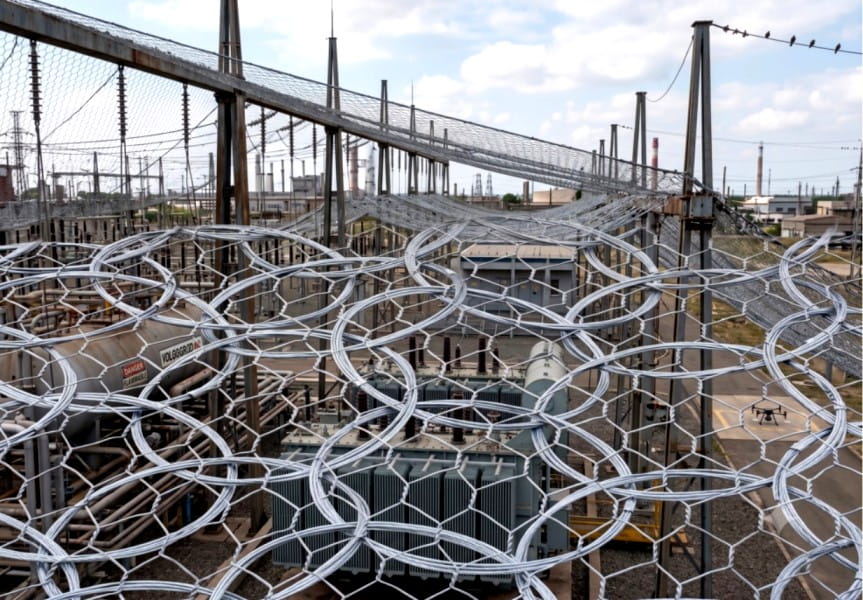

1. Критична інфраструктура
- Об’єкти: Силові трансформатори, магістральні генератори, ТП, газорозподільні вузли.
- Принцип: На стаціонарний металевий каркас монтується спарена система сіток. Кільцевий контур ініціює вибух БПЛА на віддаленні (на відносі), а підкладка подвійного кручення повністю вловлює осколки та первинні вражаючі елементи.
2. Захисні навіси та перекриття позицій
- Об’єкти: Місця стоянки спецтехніки, ремонтні зони, склади постачання, блокпости.
- Принцип: Завдяки рекордному опору на розрив 215 кН/м, важка кільцева сітка натягується на великі прольоти між щоглами без ризику провисання, створюючи суцільний захисний купол над масштабними об’єктами.
3. Екранування техніки («мангали»)
- Об’єкти: Вантажні автомобілі, пікапи, бензовози, будівельна та інженерна техніка.
- Принцип: З модулів сітки споруджуються локальні захисні екрани над кабіною, моторним відсіком та паливними баками. Сітка механічно руйнує гвинти та геометрію FPV-дрону, що підлітає, запобігаючи детонації або переводячи удар у безпечну зону.
Виробник «Аримком-Україна»: Забезпечте безкомпромісну безпеку ваших об’єктів за допомогою професійних антидронових комплексів важкого класу від провідного українського виробника систем огорож та інженерного захисту. Ми пропонуємо сертифіковану сталеву кільцеву сітку та сітки подвійного кручення із щільністю гарячого цинкування, виготовлені на базі власних потужностей. Звертаючись до «Арімком-Україна», ви отримуєте прямі поставки від виробника за ТУ, експертний розрахунок навантажень та оперативне відвантаження рулонів для захисту критичної інфраструктури.
